Funktionsweise

Technischer Aufbau


>> 2x Elektrofilterzelle

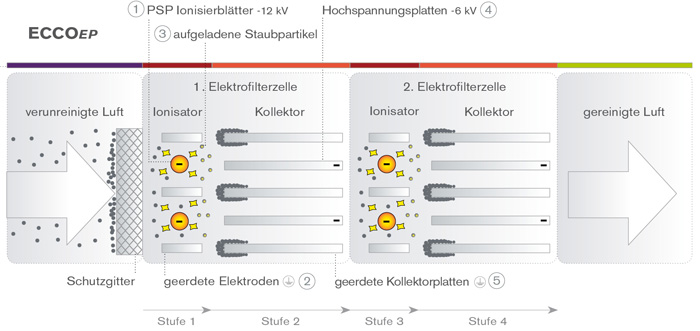

Auch beim ECCOEP werden die Staubpartikel zuerst in der Ionisierung 1 elektrostatisch aufgeladen, dann von den parallel angeordneten Hochspannungsplatten 4 abgestoßen und an den Erdungsplatten 5 abgeschieden.

Um die Effizienz dabei nochmals zu steigern, haben wir beim ECCOEP zwei Elektrofilter-Zellen in Serie hintereinander geschaltet, wodurch höchste Abscheidegrade möglich werden.

4-stufiger Filteraufbau

In der 1. Stufe erzeugen sägezahnförmige Ionisierblätter 1, die zwischen geerdeten Elektroden 2 eingebaut sind, ein starkes elektrostatisches Feld, in dem die Staubpartikel 3 im Luftstrom aufgeladen werden. Ein Teil dieser Staubpartikel bleibt an den geerdeten Kollektorplatten 5 (2. Stufe) haften und wird bereits in der ersten Elektrofilterzelle abgeschieden.

Anschließend werden in der zweiten Elektrofilterzelle die verbliebenen Staubpartikel nochmals aufgeladen bzw. ionisiert (3. Stufe) und im zweiten Kollektor (4. Stufe) völlig abgeschieden.

Abreinigung mit oszillierenden Waschdüsen

Die Reinigung der Filterzellen erfolgt durch eine vollautomatische Waschanlage mit Flachstrahldüsen und einem oszillierendem Waschsystem.

Dadurch ist der Reinigungseffekt wesentlich besser als bei starren Düsensystemen mit geringerem Wasserdruck an den Kollektorplatten. Dies ergibt für den ECCOEP eine optimierte Reinigung mit einem vergleichbar geringen Wasserverbrauch.
